工業觸摸屏白屏故障快速維修方法,西門子觸摸屏白屏維修,觸摸屏維修中心快速處理白屏故障.

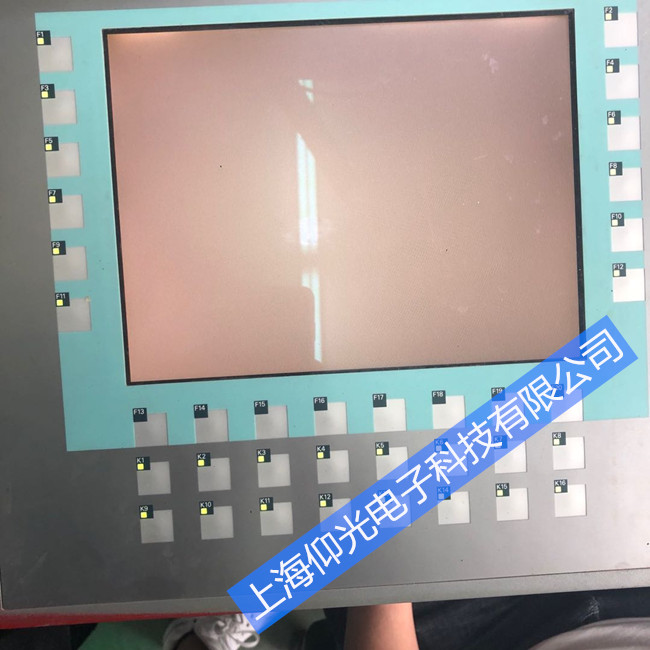

觸摸屏顯示白屏故障可能是觸摸屏面板驅動電路問題、觸摸屏面板供電電路問題、屏線接觸不良、主板控制電路問題等引起的。由于觸摸屏開機后白屏,背光燈及高壓產生電路工作正常,但觸摸屏面板沒有得到驅動信號。如果關機后畫面消失,然后再次白屏,可能是電源板問題引起的。從故障現象分析,觸摸屏不論開機還是關機,只要插上電源,高壓產生電路始終處于工作狀態,背光源始終被點亮。也就是說,高壓產生電路已經不受開關控制,即主板向高壓產生電路發出的開關信號失去了控制。由于主板微處理器發出的開關信號一般都要經過幾個三極管來控制,因此故障可能是控制開關信號的三極管損壞。 開機顯示屏白屏的故障維修思路 :
1、首先拆開觸摸屏的外殼,然后檢查屏線接口是否松動或未連接好。經檢查屏線連接正常。 2、接著打開電源開關,然后用萬用表測量屏線接口的供電電壓是否正常。如果供電電壓正常,轉到第5步;如果不正常,接著檢查屏線輸出端附近的保險電阻或保險電感是否開路或損壞。如果損壞,則更換損壞的元器件即可。 3、如果屏線輸出端附近的保險電阻或保險電感正常,接著檢查為觸摸屏供電的DC-DC 電壓轉換電路的輸出端電壓是否正常。如果輸出電壓不正常,檢查此電源電路中的保險電阻、PWM 控制器、開關管、電感線圈、濾波電容等元器件,然后更換損壞的元器件即可。 4、如果DC-DC 電壓轉換電路的輸出端電壓正常,則是DC-DC 電壓轉換電路輸出端到屏線接口之間有損壞的電容等元器件,檢查并更換損壞的元器件即可。 5、如果屏線接口的供電電壓正常,接著檢查觸摸屏面板驅動電路中的時序信號、驅動信號是否正常。如果不正常,分別檢查產生此信號的芯片的輸出端信號、輸入端信號及供電電壓,從而判斷驅動芯片是否損壞。如果損壞,則更換損壞器件即可。 觸摸屏開機白屏的維修起來不象顯示屏黑屏那樣容易,需要掌握一些關于觸摸屏的電路知識,最好請專業的觸摸屏維修人員來進行檢修。
觸摸屏白屏,西門子觸摸屏白屏,人機界面白屏,西門子觸摸屏白屏(故障原因及維修)觸摸屏白屏維修由西門子變頻器維修公司提供,人機界面的基本概念人機界面(Human Machine Interface)又稱為人機接口,簡稱為HMI。 人機界面可以承擔下列任務: (1)過程可視化。在人機界面上動態顯示過程數據(即PLC采集的 現場數據)。 (2)操作員對過程的控制。操作員通過圖形界面來控制過程。如操 作員可以用觸摸屏畫面上的輸入域來修改系統的參數,或者用畫面上的 按鈕來啟動電動機等。(3)顯示報警。上海仰光電子科技有限公司,你身邊的工控維修專家!
