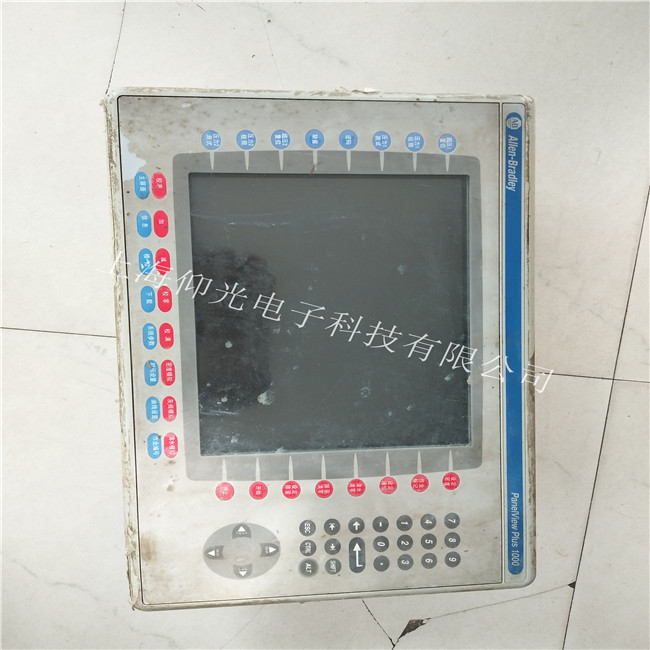

AB觸摸屏主板燒壞維修
羅克韋爾AB觸控屏維修故障排除維修技巧
1.對觸摸屏系統進行故障排除的步是確定問題是否與顯示器，軟件或硬件有關：
2.請勿將顯示問題與觸摸屏問題混為一談，兩者是無關的。
3.軟件問題由基本的硬件功能測試確定。如果硬件正確傳輸了觸摸坐標，則問題出在驅動程序或應用程序軟件上。
4.硬件問題可能是由觸摸屏，控制器，電纜，電源或顯示器中集成觸摸屏組件引起的。
5.如果您要嘗試多個單元，則簡單的驗證硬件故障的方法是通過替換。 電壓互感器123非線性樹[非線性"負擔是其阻抗由于磁阻而減小的負擔，
當施加電壓增加時達到飽和，負擔過多的非線性將使一個潛在的電容設備進入鐵磁狀態4，在此期間負載上將存在高度失真波形的穩定過電壓，
由于這些電壓與初級電壓沒有相似之處
AB觸摸屏出現花屏故障現象
AB觸摸屏出現花屏故障的分析。AB觸摸屏出現花屏故障說明電源供電處理電路是正常的，
如果電源供電處理電路存在問題的話大多會出現黑屏故障。高壓板電路基本上是正常的，如果高壓板電路存在故障，
導致的故障現象一般也是黑屏；故障部位基本被鎖定在液晶屏及邏輯控制板這兩部分。綜上所述，
AB觸摸屏出現花屏故障應重點檢查液晶屏及邏輯控制板這兩部分。
AB觸摸屏出現花屏故障維修。維修時奔著先易后難的檢修原則，先檢查比較容易拆裝的邏輯控制板部分，
將發生花屏故障觸摸屏的控制板裝到一臺好機上試機時，也同樣出現花屏故障，證明AB觸摸屏出現花屏故障是由邏輯控制板導致的。
拆開邏輯控制板，仔細觀察邏輯控制板上的印制線沒有發現霉斷、銹蝕情況，用萬用表檢測邏輯控制板中信號處理電路這部份的元件時，
發現有一只貼片電容的正反向電阻都很小，仔細觀察跟電容相并的元件只有一個集成電路的兩個引腳，用熱風臺將貼片電容從電路板上吹下，
再次檢測電容的電阻，結果正反向電阻還是很小，說明這個電容已經嚴重漏電，更換上一個同規格的貼片電容，并將與之相并的集成電路一起更換，
然后裝好電路板，進行試機，觸摸屏花屏故障消失，顯示出了正常的。
ab觸摸屏常見型號：、2711p-k4m20a、2711p-k4m20d、2711p-k3a、2711p-k4m3d、2711p-k4m5a、2711p-k4m5d、2711p-b6c1a、2711p-b6c1d、2711p-b6c20a、2711p-b6c20d、2711p-b6c3a、2711p-b6c3d、2711p-b6c5a、2711p-b6c5d、2711p-b6c8a、2711p-b6c8d、2711p-b6m1a、2711p-b6m1d、2711p-b6m20a、2711p-b6m20d、2711p-b6m3a、2711p-b6m3d、2711p-b6m5a、2711p-b6m5d、2711p-b6m8a、2711p-b6m8d、2711p-k6c1a、2711p-k6c1d、2711p-k6c20a、2711p-k6c20d、2711p-k6c3a、2711p-k6c3d、2711p-k6c5a、2711p-k6c5d、2711p-k6c8a、2711p-k6c8d、2711p-k6m1a、2711p-k6m1d等；
2711p-k6m20a、2711p-k6m20d、2711p-k6m3a、2711p-k6m3d、2711p-k6m5a、2711p-k6m5d、2711p-k6m8a、2711p-k6m8d、2711p-t6c1a、2711p-t6c1d、2711p-t6c20a、2711p-t6c20d、2711p-t6c3a、2711p-t6c3d、2711p-t6c5a、2711p-t6c5d、2711p-t6c8a、2711p-t6c8d、2711p-t6m1a、2711p-t6m1d、2711p-t6m20a、2711p-t6m20d、2711p-t6m3a、2711p-t6m3d、2711p-t6m5a、2711p-t6m5d、2711p-t6m8a、2711p-t6m8d、2711p-b7c15a1、2711p-b7c15a2、2711p-b7c15b1、2711p-b7c15b2、2711p-b7c15d1、2711p-b7c15d2、2711p-b7c4a1、2711p-b7c4a2、2711p-b7c4b1、2711p-b7c4b2、2711p-b7c4d1、2711p-b7c4d2、2711p-b7c6a1、2711p-b7c6a2、2711p-b7c6b1、2711p-b7c6b2、2711p-b7c6d1、2711p-b7c6d2、2711p-k7c15a1、2711p-k7c15a2、2711p-k7c15b1、2711p-k7c15b2、2711p-k7c15d1、2711p-k7c15d2、2711p-k7c4a1、2711p-k7c4a2、2711p-k7c4b1、2711p-k7c4b2、2711p-k7c4d1、2711p-k7c4d2、2711p-k7c6a1、2711p-k7c6a2、2711p-k7c6b1、2711p-k7c6b2、2711p-k7c6d1、2711p-k7c6d2、2711p-t7c15a1、2711p-t7c15b1、2711p-t7c15b2、2711p-t7c15d1等；
2711p-t7c15d2、2711p-t7c4a1、2711p-t7c4a2、2711p-t7c4b1、2711p-t7c4b2、2711p-t7c4d1、2711p-t7c4d2、2711p-t7c6a1、2711p-t7c6a2、2711p-t7c6b1、2711p-t7c6b2、2711p-t7c6d1、2711p-t7c6d2、2711p-b10c15a1、2711p-b10c15a2、2711p-b10c15b1、2711p-b10c15b2、2711p-b10c15d1、2711p-b10c15d2、2711p-b10c4a1等；
2711p-b10c4a2、2711p-b10c4b1、2711p-b10c4d1、2711p-b10c4d2、2711p-b10c6a1、2711p-b10c6a2、2711p-b10c6b1、2711p-b10c6b2、2711p-b10c6d1、2711p-b10c6d2、2711p-k10c15a1、2711p-k10c15a2、2711p-k10c15b1、2711p-k10c15b2、2711p-k10c15d1、2711p-k10c4a2、2711p-k10c4b1、2711p-k10c4b2、2711p-k10c4d1、2711p-k10c4d2、2711p-k10c6a1、2711p-k10c6a2、2711p-k10c6b1、2711p-k10c6b2、2711p-k10c6d1、2711p-k10c6d2、2711p-t10c15a1、2711p-t10c15a2、2711p-t10c15b1、2711p-t10c15b2、2711p-t10c15d1、2711p-t10c15d2、2711p-t10c4a1、2711p-t10c4a2、2711p-t10c4b1、2711p-t10c4b2、2711p-t10c4d1、2711p-t10c4d2、2711p-t10c6a1、2711p-t10c6a2、2711p-t10c6b1、2711p-t10c6b2、2711p-t10c6d1、2711p-t10c6d2、2711p-b12c15a1、2711p-b12c15a2、2711p-b12c15b1、2711p-b12c15b2、2711p-b12c15d1、2711p-b12c15d2等；
2711p-b12c4a1、2711p-b12c4a2、2711p-b12c4b1、2711p-b12c4b2、2711p-b12c4d1、2711p-b12c4d2、2711p-b12c6a1、2711p-b12c6a2、2711p-b12c6b1、2711p-b12c6b2、2711p-b12c6d1、2711p-b12c6d2、2711p-k10c4a1、2711p-k12c15a1、2711p-k12c15a2、2711p-k12c15b1、2711p-k12c15b2、2711p-k12c15d1、2711p-k12c15d2、2711p-k12c4a1、2711p-k12c4a2、2711p-k12c4b1、2711p-k12c等
