力士樂VCP系列觸摸屏維修死機的兩種原因：軟件或者硬件
力士樂觸摸屏維修常見故障現象 黑屏、花屏、白屏、進不了系統 液晶屏老化所致，高壓低，燈管老化 液晶屏無顯示，亮度看不清楚 液晶屏顯示豎條、顯示橫條 通訊連接故障 啟動引導一半不動 開機不能進入用戶畫面
觸摸屏玻璃破損 更換觸摸屏 觸摸偏移 觸摸屏不能觸摸，或者一半可以觸摸另一半不能觸摸 觸摸屏不能校準 觸摸屏無背光運行死機
首先我們需要*時間排除軟件原因，可以使用軟件進行恢復出廠設置的操作。如果不能進行恢復出場設置或者恢復出場設置后還是同樣的現象，那就是硬件故障，這是我們就要選擇西門子觸摸屏維修服務商進行維修。
二、備份和恢復的操作只能在相同型號的觸摸屏之間操作。
OS更新參考以下步驟，根據您的西門子觸摸屏型號有所不同：
OS更新的步驟如下：
1. HMI 設備上電，做好硬件通訊連接，并在控制面板里設定好下載的路徑。
2. 在組態計算機的WinCC flexible 中選擇菜單命令“項目 ? 傳送 ? 通訊設置”。這將會打開“通訊設置”對話框。
3. 選擇HMI 設備類型。
4. 設置連接參數。
5. 單擊“確定”關閉對話框。
6. 在WinCC flexible 中選擇菜單命令“項目? 傳送? 更新操作系統”。
7. 在“映像路徑”中，選擇包含有HMI 設備映像文件*.img 的文件夾。
HMI 設備映像文件可以在WinCC flexible 安裝文件夾的“WinCC flexible Images”下找到，或者在相應的WinCC flexible 安裝光盤上找到。
8. 選擇“打開”。
打開映像文件后，將在輸出區域顯示HMI 設備映像文件的版本信息。
9. 在WinCC flexible 中選擇“更新OS”，以運行操作系統更新。 按照WinCC flexible 的說明進行操作。 將出現一個狀態視圖，指示操作系統的更新進度。
故障總結：
1、上電無反應
主板逆變器部分損壞
2、上電燒保顯
逆變器燒壞
三極管D667擊穿
3、上電藍屏，通電十分鐘后屏幕變?yōu)樗{(lán)屏
4、主板CPU壞
主板LCD負壓太低，LCD負壓為0，主板故障
5、 屏幕偏黑
對比度問題
6 通訊時有時無
通訊電纜接觸不良造成通訊不良
7、 觸摸失靈，有時白屏
觸摸面板故障
8、黑屏，死屏
逆變器燒壞
上電即燒保顯，主板故障
液晶故障，主板亦燒損
9、主板電源部分損壞
主板故障，出現大電流燒損
背光燈不亮主板逆變器故障
逆變器受保護引起上電黑屏
液晶故障，觸摸面板損壞
10、 觸控正常，主板程序無反應
主板故障，更換主板
11、觸摸不良，觸摸失靈；操作靈敏度不夠
觸摸電阻異常
銀漿線電阻無窮大
更換觸摸面板
客戶程序問題
12、電源燒損
電源三極管被大電流擊穿
更換主板

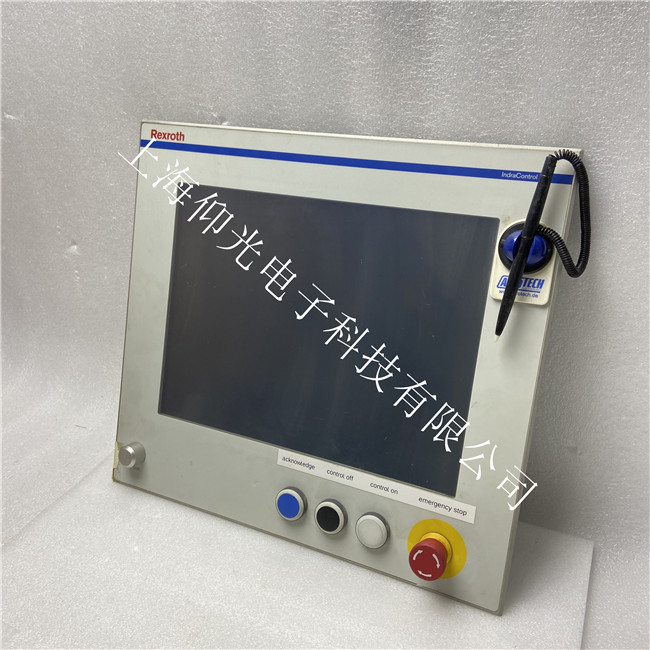

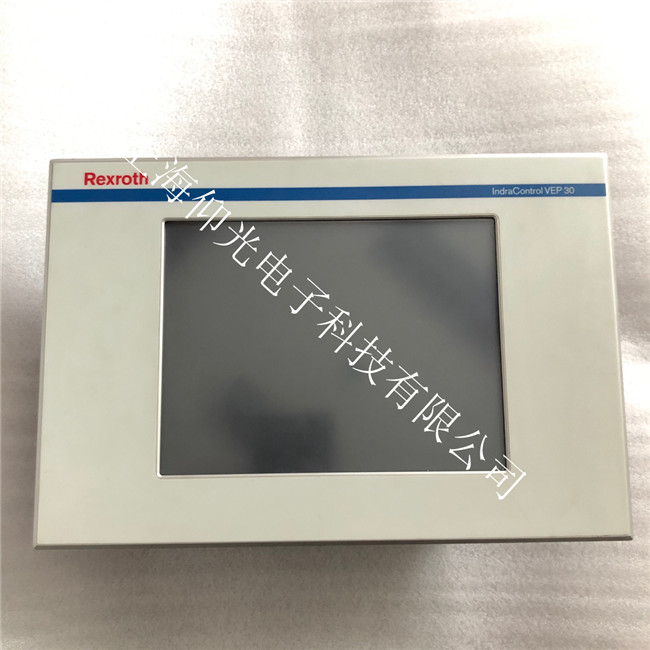

博世力士樂觸摸屏人機界面VCP/VEP VSB/VSP/VPB VPP VDP維修
力士樂運動控制產品:REXROTH DRIVE:IndraDriv EC-HCS02:HCS02.1E-W0012-A-03-NNNN,HCS02.1E-W0012-A-03-NNNV,HCS02.1E-W0028-A-03-NNNN,HCS02.1E-W0028-A-03-NNNV,HCS02.1E-W0054-A-03-NNNN,HCS02.1E-W0054-A-03-NNNV,HCS02.1E-W0070-A-03-NNNV,HCS02.1E-W0070-A-03-NNNN；IndraDriv EC-HCS03:HCS03.1E-W0070-A-05-NNNV,HCS03.1E-W0070-A-05-NNBV,HCS03.1E-W0100-A-05-NNNV,HCS03.1E-W0100-A-05-NNBV,HCS03.1E-W0150-A-05-NNNV,HCS03.1E-W0150-A-05-NNBV,HCS03.1E-W0210-A-05-NNNV,HCS03.1E-W0210-A-05-NNBV,HCS03.1E-W03.50-A-05-NNNV,HCS03.1E-W03.50-A-05-NNBV；IndraDriv EM-HMD01 Dual-AxiS Modules: HMD01.1N-W0020-A-07-NNNN,HMD01.1N-W0036-A-07-NNNN,HMD01.1N-W0036-A-07-NNNN；IndraDriv EM-HMS01 Single-AxiSModules:HMS01.1N-W0020-A-07-NNNN, HMS01.1N-W0036-A-07-NNNN,HMS01.1N-W0054-A-07-NNNN,HMS01.1N-W0070-A-07-NNNN,HMS01.1N-W0110-A-07-NNNN,HMS01.1N-W0150-A-07-NNNN, HMS01.1N-W0210-A-07-NNNN,HMS01.1N-W0350-07-NNNN,HMS02.1N-W0028-A-07-NNNN,HMS02.1N-W0054-A-07-NNNN；IndraDriv EM-HMV01:HMV01.1E-W0030-A-07-NNNN,HMV01.1E-W0075-A-07-NNNN,HMV01.1E-W0120-A-07-NNNN；HMV01.1R-W0018-A-07-NNNN,HMV01.1R-W0045-A-07-NNNN,HMV01.1R-W0065-A-07-NNNN,HMV01.1R-W0100-A-07-NNNN,HMV02.1R-W0015-A-07-NNNN；SYNAX200:BoscH ServodyND:3-phas Emodules:DMA140D1101-D,DMA4K1101-D,DMA8K1101-D,DMA15K1101-D,DMA30K1101-D,DMA30A1101-D,DMA45A1101-D,DMA85B1101-D,DMA140D1101-D；BoscH ServodyND:PoweR modules:VMA70CR001–D,VMA20KR001–D,VMA35BR001–D,VMA90DR001–D,RMA/DM30–D,NAA70/1–D,PMVMA/000–D,NVA20/1F–D,NE70/A1–D；DIAX02 DDS021/031 DrivE Controller-BasiC Unit:DDS021-W015,DDS021-W025,DDS031-W030,DDS031-W050,DDS021-W050,DDS021-A050,DDS021-F050,DDS021-W100,DDS021-A100,DDS021-F100,DDS021-W150,DDS021-A150,DDS021-F150,DDS021-
