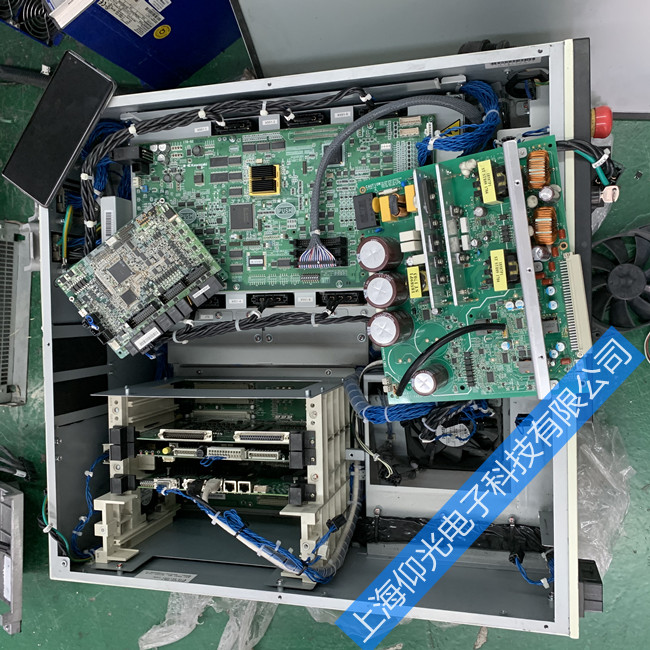

以發那科川崎機器人控制器維修故障為例,工業機器人控制器維修！
1 無法開機

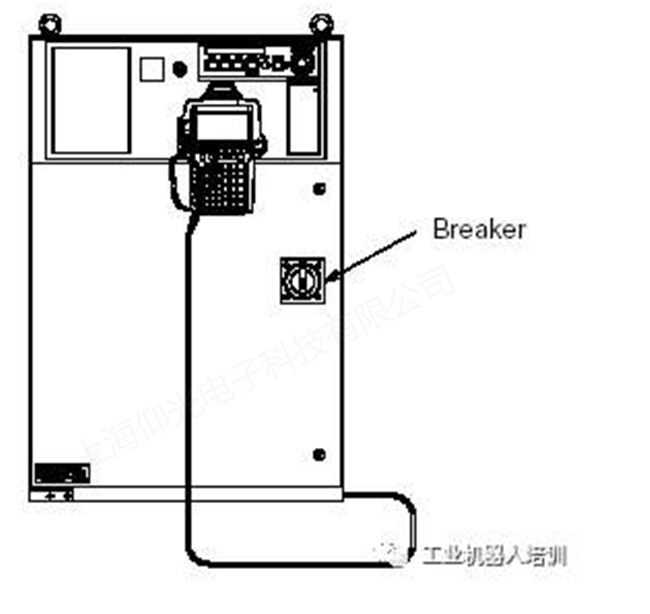

檢查及維修控制器部件檢查1：控制器斷路器開且沒有跳閘維修： 合上斷路器

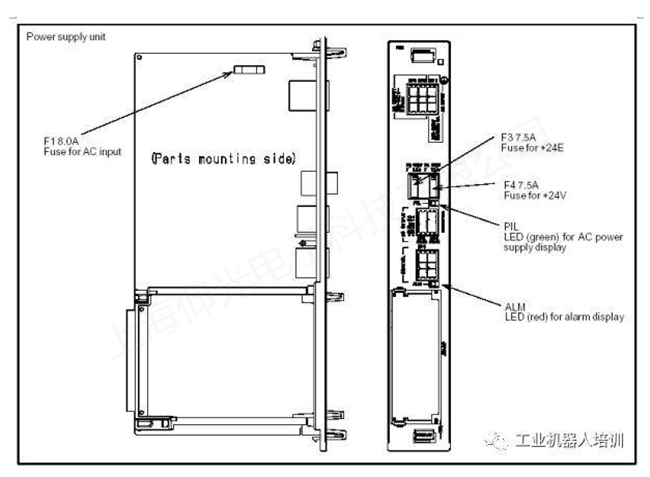

檢查 2：查看電源板（PSU）上的LED指示燈（GREEN）是否亮。
維修： 如果 LED指示燈沒亮可能是PSU的200V供電電源沒有或PSU上的F1保險絲毀壞：
1如果200V電源沒有請檢查供電線路
2 如果200V電源已提供給PSU請切斷電源：
A F1保險絲毀壞請參照維修2
B F1保險絲沒有毀壞請更換PSU

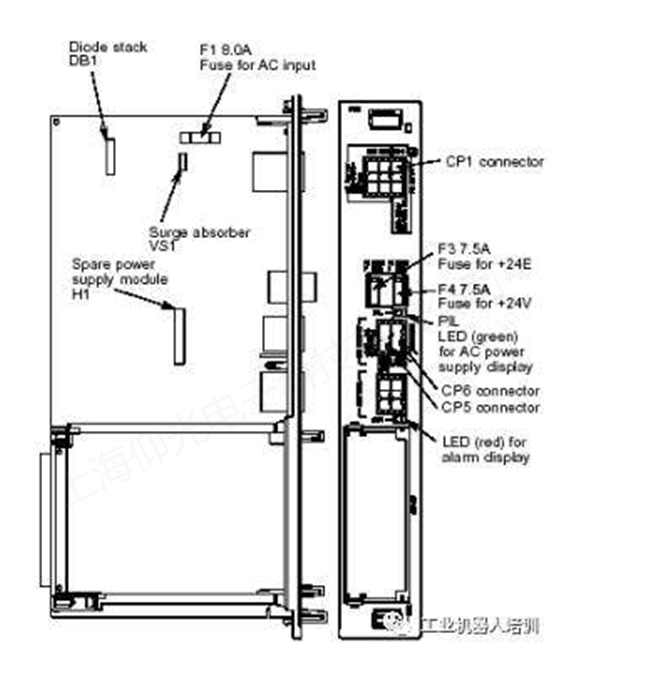

維修2：保險絲毀壞故障原因及應對措施
A 查看PSU與其他電路板間的CP2、CP3連接件是否接觸良好。
B 如果浪涌吸收VS1短路請更換VS1定貨號：A50L-2001-0122#G431K
C 二極管DB1短路
D 后備電源模塊H1毀壞
如果B或C有故障請更換相應備件
F1定貨號：A60L-0001-0396#8.0A

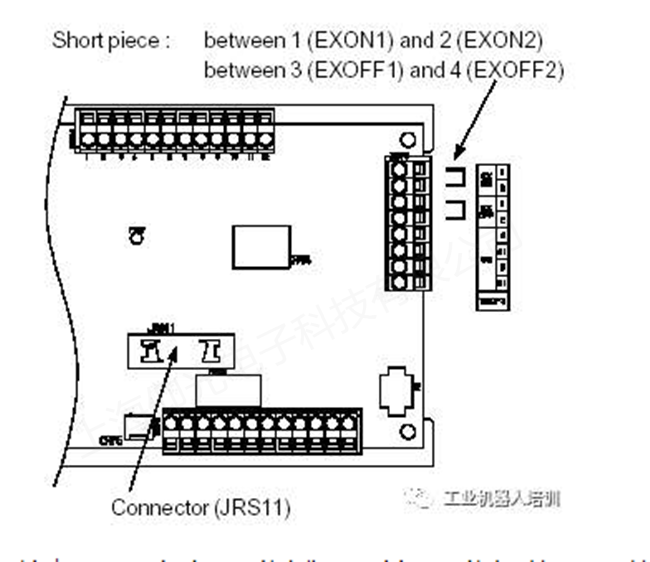

檢查及維修控制器部件檢查3：查看panel board板上的EXON1、EXON2，EXOFF1、EXOFF2信號接線維修： 如果沒有使用外部開關機功能請短接信號EXON1與EXON2，EXOFF1與EXOFF2；如果使用了外部開關機功能請查看連接電纜。
檢查 4：main board板或panel board板上的JRS11的連接電纜是否接觸良好。
檢查 5：查看上面的1、2、3確定CP1上的200V電源已接好且機器ON/OFF開關正常請按以下步驟檢查PSU：
如果PSU上的LED (ALM: red)亮請查看外部+24V是否被接地或接0V。
A F4保險絲毀壞
B 更換PSU
F4保險絲定貨號：
A60L–0001–0046#7.5
2、利用控制板LED指示燈診斷排除故障

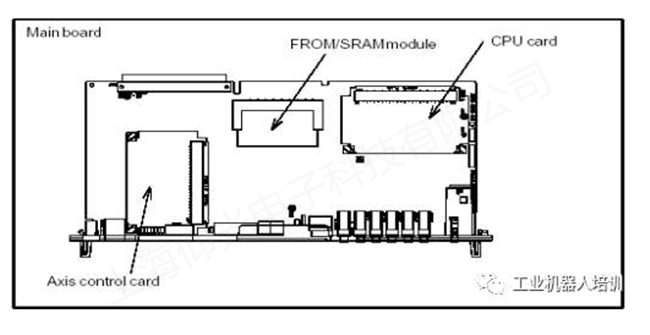

2.1 MAIN BOARD
步驟 維修
1 開機后所有的LED都亮 1 更換CPU卡*2 更換MAIN BOARD板
2 機器人系統軟件啟動時 1 更換CPU卡*2 更換MAIN BOARD板
3 機器人系統啟動時CPU卡 DRAM初始化完成 1 更換CPU卡*2 更換MAIN BOARD板
4 機器人系統啟動時DRAM、SRAM初始化完成 1 更換CPU卡*2 更換MAIN BOARD板*3 更換FROM/SRAM卡
5 機器人系統啟動時通信IC初始化完成 *1 更換MAIN BOARD板*2 更換FROM/SRAM卡
6 機器人系統啟動時基本軟件載入完成 *1 更換MAIN BOARD板*2 更換FROM/SRAM卡
7 機器人開機啟動基本軟件時 *1 更換MAIN BOARD板*2 更換FROM/SRAM卡
8 機器人控制器與TP示教器通信時 *1 更換MAIN BOARD板*2 更換FROM/SRAM卡
9 機器人載入選項軟件時 *1 更換MAIN BOARD板 2 更換process I/O 板
10 初始化DI/DO時 *1 更換FROM/SRAM卡*2 更換MAIN BOARD板
更換MAIN BOARD和FROM/SRAM卡時機器中存儲的用戶程序及系統設置都會丟失，在更換MAIN BOARD和FROM/SRAM卡前一定要作好備份；另外在安裝機器人系統軟件前也要作好備份。
步驟 維修
11 SRAM準備完成 1 更換軸控制卡*2 更換MAIN BOARD板 3 更換伺服放大器
12 軸控制卡初始化完成 1 更換軸控制卡*2 更換MAIN BOARD板 3 更換伺服放大器
13 校對完成 1 更換軸控制卡*2 更換MAIN BOARD板 3 更換伺服放大器
14 機器人伺服系統得電 *1 更換MAIN BOARD板
15 執行程序時 *1 更換MAIN BOARD板2 更換process I/O 板
16 執行I/O操作時 *1 更換MAIN BOARD板
17 初始化完成 初始化正常結束
18 機器人正常 機器人正常時LED1、LED2會不停閃爍
更換MAIN BOARD和FROM/SRAM卡時機器中存儲的用戶程序及系統設置都會丟失，在更換MAIN BOARD和FROM/SRAM卡前一定要作好備份；另外在安裝機器人系統軟件前也要作好備份。
7段碼數字故障描敘及應對措施故障：CPU卡上的RAM奇偶校驗出錯措施1：更換CPU卡措施2：更換MAIN BOARD板
故障：FROM/SRAM卡上的RAM奇偶校驗出錯措施1：更換FROM/SRAM卡措施2：更換MAIN BOARD板
故障：通信總線出錯措施1：更換MAIN BOARD板
故障：控制器通信時DRAM奇偶校驗出錯措施1：更換MAIN BOARD板
故障：控制器與PANEL BOARD板間通信出錯措施1：查看MAIN BOARD與PANEL BOARD間連接電纜，如損壞就更換該通信電纜措施2：更換MAIN BOARD板措施3：更換PANEL BOARD
故障：伺服報警措施1：更換伺服控制卡措施2：更換MAIN BOARD板
故障：系統緊急停止報警措施1：更換伺服控制卡措施2：更換CPU卡措施3：更換MAIN BOARD板
故障：系統出錯措施1：更換伺服控制卡措施2：更換CPU卡措施3：更換MAIN BOARD板
更換MAIN BOARD和FROM/SRAM卡時機器中存儲的用戶程序及系統設置都會丟失，在更換MAIN BOARD和FROM/SRAM卡前一定要作好備份；另外在安裝機器人系統軟件前也要作好備份。
2.2 PSU LED指示
故障描敘及應對措施
故障：ALM LED (red)亮PSU報警措施1：查看PSU上的F4（+24V）保險絲，毀壞則更換措施2：檢查PSU上的+5V、+15V、+24V電壓和與其連接的相關電纜、設備，如有毀壞則更換措施3：更換PSU
故障：PIL LED (Green)不亮，PSU的200V電源沒有措施1：檢查PSU上的F1保險絲，毀壞則更換措施2：更換PSU

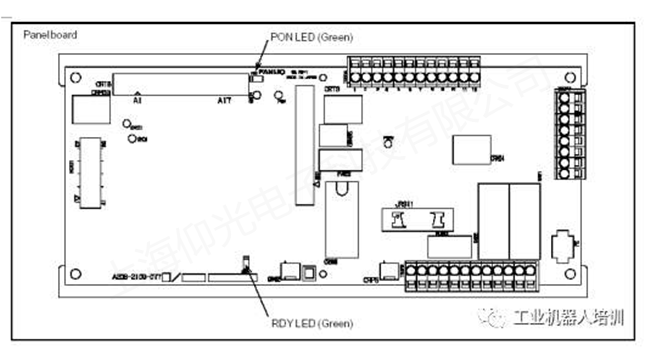

2.3 PANEL BOARD板上LED指示
LED 故障及應對措施
RDY
故障：該LED（GREEN）不亮即PANEL BOARD板與MAIN BOARD板間通信中斷
措施1：檢查MAIN BOARD板與PANEL BOARD板間的通信電纜，毀壞則更換
措施2：更換MAIN BOARD板
措施3：更換PANEL BOARD板
PON 故障：該LED不亮即PANEL BOARD板上+24V電壓轉+5V電壓失敗措施1：檢查CRM63接頭，+24V輸入電源措施2：更換PANEL BOARD
2.4 PROCESS I/O板上的LED指示
LED 故障及應對措施
Process I/O CA/CB/DA 故障：MAIN BOARD與PROCESS I/O板間通信錯誤措施1：更換I/O板措施2：更換MAIN BOARD措施3：更換I/O通信電纜
Process I/O CA/CB/DA 故障：I/O板保險絲毀壞措施1：更換保險絲措施2：檢查外設電纜措施3：更換I/O板

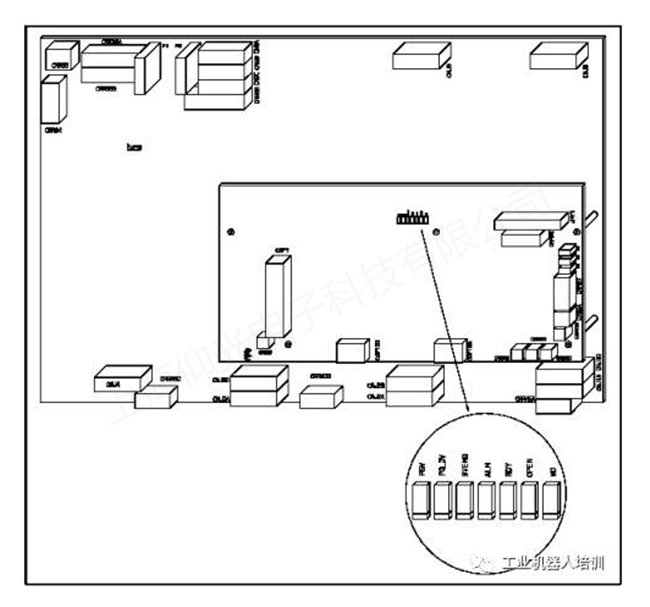

2.5 伺服放大器上LED指示
LED 顏色 說明
P5V Green 亮：伺服放大器+5V電源正常滅：1；檢查機器人RP1連接電纜 2；更換伺服放大器
P3.3V Green 亮：伺服放大器+3.3V電源正常滅：更換伺服放大器
SVEMG Red 亮：機器人有緊急停止信號輸入（沒有緊急停止信號輸入則更換）滅：機器人正常（有緊急停止信號則更換伺服放大器）
ALM Red 亮：伺服放大器故障報警
RDY Green 亮：伺服放大器準備完成可以驅動馬達滅：馬達可以運轉則更換伺服放大器
OPEN Green 亮：伺服放大器與MAIN BOARD板間通信正常滅：1；檢查伺服放大器與MAIN BOARD間通信電纜連接 2；更換伺服控制卡 3；更換伺服放大器
WD Red 亮：1；更換伺服放大器 2；更換伺服控制卡 3；更換CPU卡 4；更換MAIN BOARD
