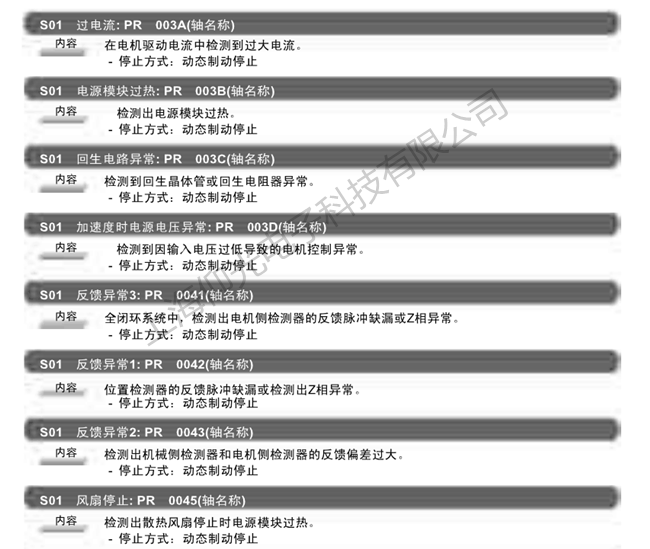

三菱數控系統運行中報S01伺服驅動器報警顯示PR 003A維修講解
三菱M70數控系統顯示：S01 伺服報警：PR 0018 X 報警維修
三菱M70數控系統顯示: EMG緊急停止 SRV報警維修
三菱M70數控系統顯示：S01 A/D轉換器錯誤 0017 Y報警維修
三菱M70數控系統顯示：S01 加減速時電源電壓異常 003D X報警維修
三菱驅動器顯示：17號報警維修
三菱驅動器顯示：3D號報警維修
三菱系統開機后常見的故障報警及排除
開機后可能在[診斷]――[報警] 畫面上顯示很多故障報警，而且有些報警調試與實際現象并不相同 ，需要分析判斷予以解除。
2.1 [M01 0006 XYZ]――這一故障報警表明某一軸或3軸全部超過硬極限。
現象： 實際情況是各軸尚未運動并未碰上極限開關。
故障分析及排除：
A. 各極限開關信號地址是按照系統規定連接，但接成了常開點，系統因此檢測到了過行程故障。
處置： 只需將極限開關接成了常閉點，該故障消除。
B. 各極限開關信號地址不是按照系統規定連接。
處置：設置參數#2073,#2074,#2075，#1226 ，將極限開關信號接成了常閉點。
2.2
[S02 2219 XYZ] ,
[S02 2220 XYZ] ,
[S02 2225 XYZ],
[S02 2236 XYZ]――初始參數設置錯誤。
處置： 這表示開機后設定的伺服參數不對，要根據電機或編碼器型號進行設置。
2.3 [Y03 MCP XYZ]――伺服驅動器未安裝
現象：實際情況是伺服驅動器已安裝，為什么會出現這類報警？
分析和處置：
1. 各連接電纜未插緊，將各電纜拔下后重新插緊。
2. 某條電纜有故障，更換電纜。
3. 上電順序不對。應該先上伺服系統電，最后對控制器上電。
4.驅動器的軸號正確設定. 或終端插頭未連接．
2.4 [Z55－RI/O未連接]
現象：實際情況是系統根本未有配備RI/O.而另一情況是系統確實配備了RI/O而且連接完成。但為何還會出現這種報警？
分析：上電順序不對。先對控制器上電而后對RIO上電，結果造成控制器檢測不到RIO.
．主電纜CF10（控制器――基本I/O）連接不良。
