西門子KTP1200修理觸摸屏維修中心,維修快價格優惠,免費檢測,測試好發貨,質保六個月。

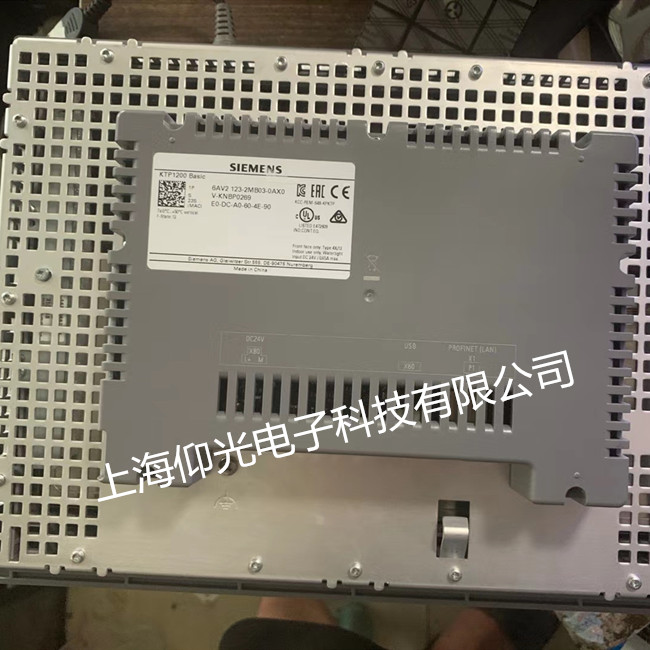

客戶送一臺西門子ktp1200觸摸屏維修,故障白屏,拆開檢測液晶屏壞導致顯示白屏,主板也有問題導致卡在logo畫面無法啟動,這臺ktp1200真是多災多難呀。

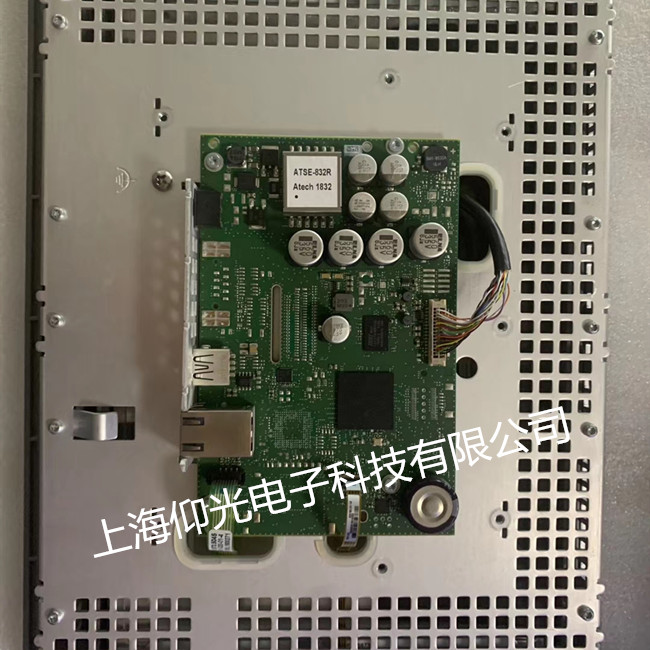

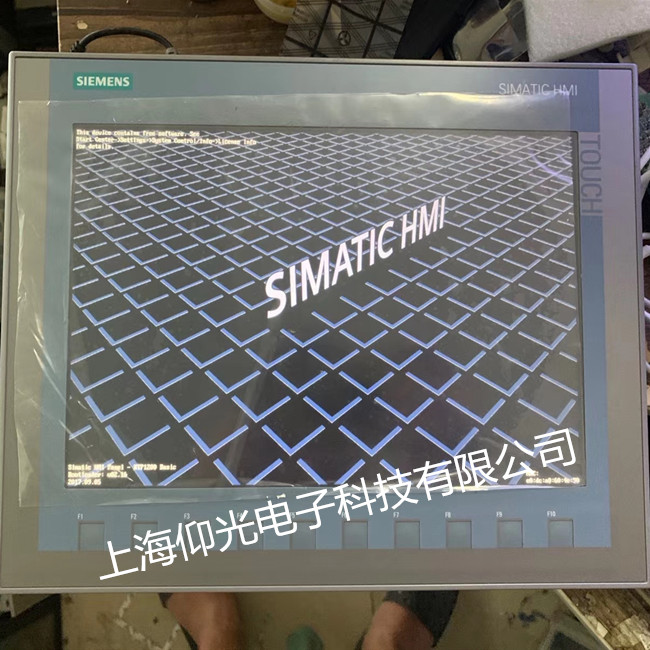

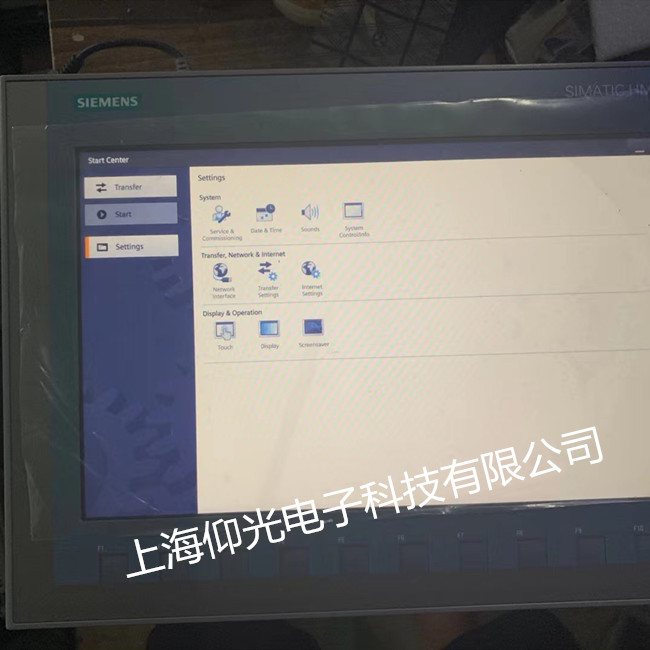

經過我們技術更換液晶屏維修主板,開機顯示正常如圖;
西門子觸摸屏維修常見故障如下;
1、通訊故障,下位機通訊程序沒有設定正確,觸摸屏地址沒有設置正確,通訊線短路或者沒有接對,通訊端口燒壞,接觸不良等都會造成通訊故障
2 、觸摸不靈,一般是液晶顯示和玻璃對應的按鈕等位置偏移造成的,也有觸摸板老化,可以根據觸摸屏廠家提供的校正中心點功能校正就行,老化的需要跟換觸摸板,也有一些是觸摸板污染造成的,一般清潔一些就可以解決問題
3、電路板故障,需要維修人員掌握一定的電路原理,有一定的動手能力,一般觸摸屏都是DSP等高度集成的芯片做核心控制核心,維修時需要對照觸摸屏具體的內部結構具體分析,具體問題具體對待,小編在案例分析會舉例,看官請勿著急。。。。。
4 、顯示屏的液晶沒有顯示或者存在顯示不全,多數是由于液晶老化,也是靠更換處理,另一種原因是由于液晶的驅動損壞造成的,需要維修處理電路板。
5、 觸摸玻璃,這是和人接觸最多的地方,最容易出問題的表層面,一般這類型的故障是由于用戶造成的,破碎。劣屏。處理唯一的方法就是更換,還是更換!
以下維修案例,以供參考。
一、西門子觸摸屏維修KTP1200
故障現象:通電DC24V,屏幕無光,電流約230mA
修復過程:用手觸摸屏幕,蜂鳴器有響應,說明程序運行正常。量高壓條12VDC電壓正常,控制電壓 ENABLE低有效為低電平正常。說明故障在高壓發生電路或燈管已經損壞。拆開發現燈管一頭已經發黑,更換燈管后仍然無光,檢查高壓變壓器也已損壞。維修更換,接好線后固定,通電正常,故障排除
二、海泰克觸摸屏維修PWS500
故障現象:通電后屏幕無顯示,電流約100mA
修復過程:用手觸摸屏幕,蜂鳴器無響應,說明程序運行不正常。萬用表測量幾組電壓3.3V、5.1V、 12V都正常。據用戶反映,用戶發現觸摸屏故障后曾試圖維修,在通電的過程中,出現過一次正常的情況,但斷電后再次通電就不行了。分析芯片某個腳位有虛 焊,使得總線錯誤,從而程序不能跑動。遂用熱風槍對密腳芯片焊腳加熱,同時用鑷子按壓芯片,使焊腳和錫重新熔合。經過以上處理后,重新開機,電流上升到 470mA,一切正常。
