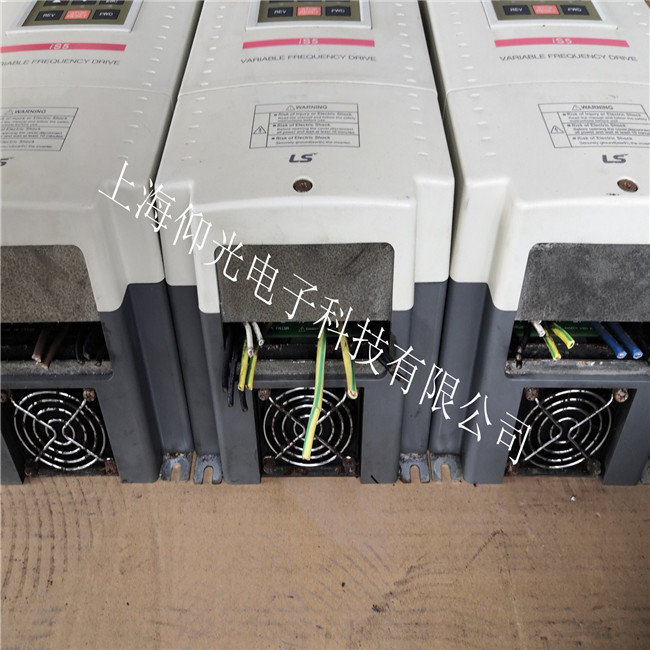

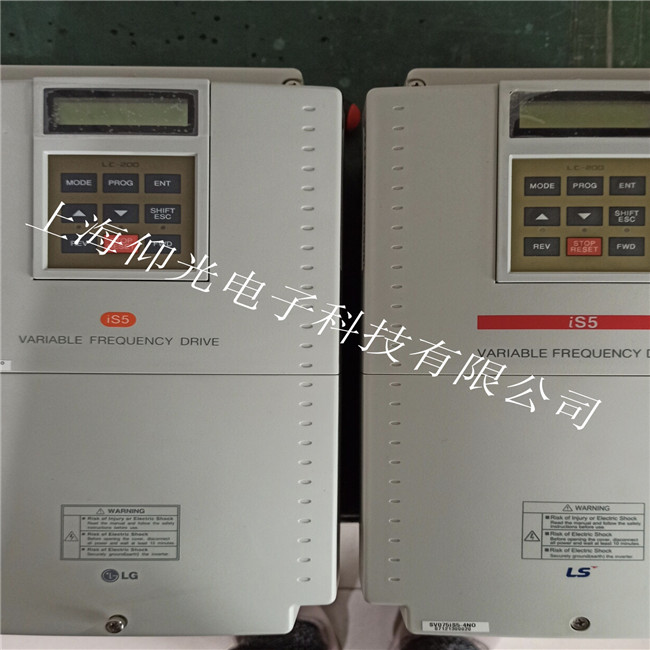

LG IS5變頻器無反應故障維修

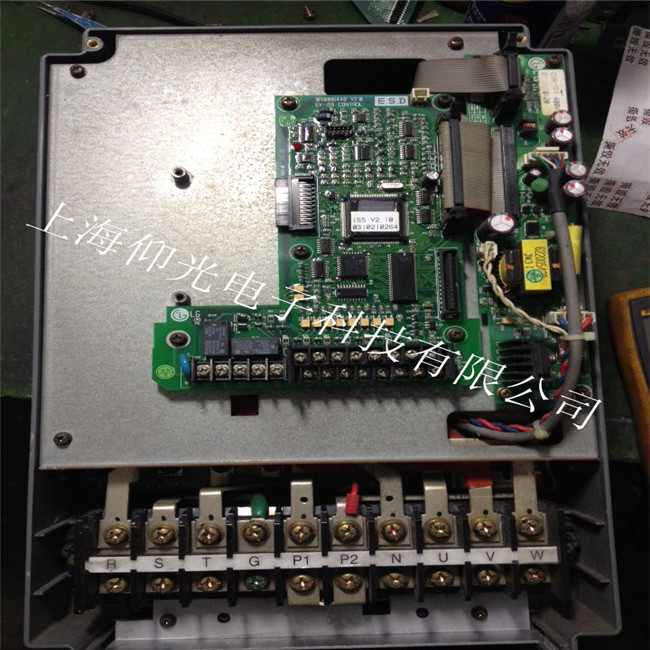

客戶一臺5.5KW的LG變頻器出現了沒有反應的故障，由于變頻器本身是不帶面板的，客戶也不知道是怎么回事，于是帶到我公司來測量，還是先測量變頻器的進線和出線，看看整流模塊和逆變模塊有沒有損壞，用萬用表測量了母線端和輸入端輸出端沒有短路現象后，放心了一下，模塊沒有壞的話，維修會好容易一點，維修費用也不用那么高，客戶也松了一口氣。于是找了個面板裝上去，通電，一般如果主回路沒有短路的話，都可以通電。通電發現也是沒有顯示的故障，最近沒有顯示的故障修的比較多，測了下主板的+10V端子和GND端子沒有電壓，可以提排除是主板的問題，應該是下面的驅動板的開關電源沒有工作，主板沒有供電，所以變頻器會沒有顯示，同是變頻器也是會沒有反應，主軸不會轉，這不就是不能正常生產了，馬上進行維修。由于是木工機器上面用的，這個來的時候，里面就不斷的有灰塵出來，但是我沒有想到會有這么多的灰塵，當我拆開驅動板時，哇哇哇，里面有厚厚厚厚的一層，真的是好高，趕緊用壓縮空氣吹干凈了，終于能看了。干凈之后就可以維修驅動板電源了，LG這個變頻器的開關電源是沒有芯片的，都是分立的元件，自激振蕩的，經過仔細的檢查有幾個元件老化了，導致電源不能正常啟動，更換相關元件了，恢復正常。
LG變頻器的常見故障
隨著社會需求量的不斷擴大，用戶的不斷增加，客戶在使用lg變頻器的過程中也碰到了一些問題，以下我們就lg變頻器的一些常見故障和廣大用戶做一個探討:
2.1 oc故障
和其他變頻器一樣，過流報警也是lg變頻器的一個常見故障，排除加減速時間等參數設置的原因外，在硬件上主要有以下可能性:大功率模塊的損壞可能引起oc報警，小功率經濟型的變頻器使用的是tyco公司pim的模塊，通用型的中等功率的變頻器則使用了富士公司生產的pim模塊和三菱公司的igbt模塊，大功率變頻器則使用了西門子公司的igbt模塊。大功率模塊的損壞主要可能有以下幾種原因造成:
(1) 輸出負載發生短路缺相;
(2) 負載過大，大電流持續出現;
(3) 負載波動很大，導致浪涌電流過大，都可能引起oc報警，損壞功率模塊。
2.2 hw故障
此故障可能是lg-ig5系列變頻器特有的一個故障，主要引起原因有以下幾種可能性:
(1) 散熱風扇的損壞。由于使用環境等原因而導致風扇軸承摩擦力過大，引起風扇負載偏大而顯示hw故障;
(2) 功率模塊內置的溫度檢測電路損壞也會引起hw故障;
(3) 此外主板故障也容易引起hw故障。
2.3 fu故障
lg-is5以及ih系列變頻器都是帶有快速熔斷器檢測的，由于快速熔斷器的分?jǐn)嗄芰δ軌蜻_(dá)到5個ms左右，所以當有大電流經過變頻器內部時，快速熔斷器就能動作，從而保護大功率模塊。但由于快速熔斷器的損壞，也就引起了fu故障的出現。更換快速熔斷器。
2.4 ground fault故障
接地故障也是我們平時會碰到的故障，在排除電機接地存在問題的原因外，最可能發生故障的部分就是霍耳傳感器了，霍爾傳感器由于受溫度，濕度等環境因數的影響，工作點很容易發生飄移，導致gf報警。
2.5 無顯示故障
無顯示故障通常是由開關電源的損壞而引起。與普通自激或他激式開關電源不同的是lg變頻器使用了一個叫做tl431的可控穩壓器件來調整開關管的占空比，從而達到穩定輸出電壓的目的。當有負載短路時常會導致開關電源封鎖輸出，面板無顯示。
與其他變頻器一樣，象lv、ov故障，驅動電路損壞故障在lg變頻器上也會碰到，需要我們?cè)趯?shí)踐中不斷總結與摸索。
LG IS5變頻器無反應故障維修
IS3系列變頻器維修:
SV022iS3-2,SV037iS3-2,SV055iS3-2,SV075iS3-2,SV110iS3-2（DB）,SV150iS3-2（DB）,SV185iS3-2（DB）,SV220iS3-2（DB）,
SV022iS3-4,SV037iS3-4,SV055iS3-4,SV075iS3-4,SV110iS3-4（DB）,SV150iS3-4（DB）,SV185iS3-4（DB）,SV220iS3-4（DB）;
IS5系列變頻器維修：
SV008iS5-2,SV015iS5-2,SV022iS5-2,SV037iS5-2,SV055iS5-2,SV075iS5-2,SV110iS5-2,SV150iS5-2,SV185iS5-2,SV22
0iS5-2,SV008iS5-4,SV015iS5-4,SV022iS5-4,SV037iS5-4,SV055iS5-4,SV075iS5-4,SV110iS5-4,SV150iS5-4,SV185iS5
-4,SV220iS5-SV004IG5-4、SV015IG5-1、SV008IG5-1、SV004IG5-1、SV015iC5-1-1FSV008iC5-1-1F、SV004iC5-1-1F、
SV004IC5-1-1F、SV015iC5-1、SV008iC5-1、SV004iC5-1、SV004IC5-1、SV008IS5-4N、SV075IG5A-2、SV055IG5A-2、
SV075IG5A-4、SV055IG5A-4、SV040IG5-2、SV037IG5-2 ，SV022IG5-2、SV015IG5-2、SV008IG5-2、SV004IG5-2、
SV040IG5-4 、SV037IG5-4、SV022IG5-4、SV015IG5-4、SV008IG5-4、SV075IS5-2N ，SV055IS5-2N、SV037IS5-2N、
SV022IS5-2N、SV015IS5-2N、SV008IS5-2N、SV750IS5-4、SV550IS5-4、SV450IS5-4、SV370IS5-4、SV300IS5-4 ，
SV220IS5-4N、SV185IS5-4N、SV150IS5-4N、SV110IS5-4N、SV075IS5-4N ，SV055IS5-4N、SV037IS5-4N、SV022IS5-4N、
SV015IS5-4N、SV-IS5 ，SV220DBU-4、SV150DBU-4、LED Loader,SV-IS5、LCD Loader,SV-IS5 ，SV300IP5-4N、
SV220IP5-4N、SV165IP5-4N、SV150IP5-4N、SV110IP5-4N ，SV075IP5-4N、SV055IP5-4N、SV550IS5-2、SV450IS5-2、
SV370IS5-2 ，SV300IS5-2、SV220IS5-2N、SV185IS5-2N、SV150IS5-2N、SV110IS5-2N ，SV220IH-4CT、SV160IH-4CT、
SV132IH-4CT、SV110IH-4CT、SV090IH-4CT ，SV075IH-4CT、SV055IH-4CT、SV045IH-4CT、SV037IH-4CT ， SV030IH-4CT、
SV-IS5 、SV-IS5、CARD,SV-IS5、CARD,SV-IS5、RS485 CARD,SV-IS5 ， SUB-C CARD,SV-IS5、SUB-B CARD,SV-IS5、SUB
A CARD,SV-IS5、SV-IS7 ， SV-IS6 ， SV185IV5-4DB、SV150IV5-4DB、SV110IV5-4DB、SV075IV5-4DB ， SV055IV5-4DB、
CARD,SV-IH、CARD,SV-IH、CARD,SV-IH、SV075DBH-4 ， SV037DBH-4、SV280IH-5VT、SV200IH-4VT、SV160IH-4VT、SV132
IH-4VT ， SV110IH-4VT、SV090IH-4VT、SV075IH-4VT、SV055IH-4VT、SV045IH-4VT ， SV037IH-4VT、SR3600W20、SR240
0W30、SR2000W40、SR1200W60 ， SR1000W85、SR600W130、SR400W200、GR400W160、GR400W200 ， SV370IV5-4DB、SV300
IV5-4DB、SV220IV5-4DB
